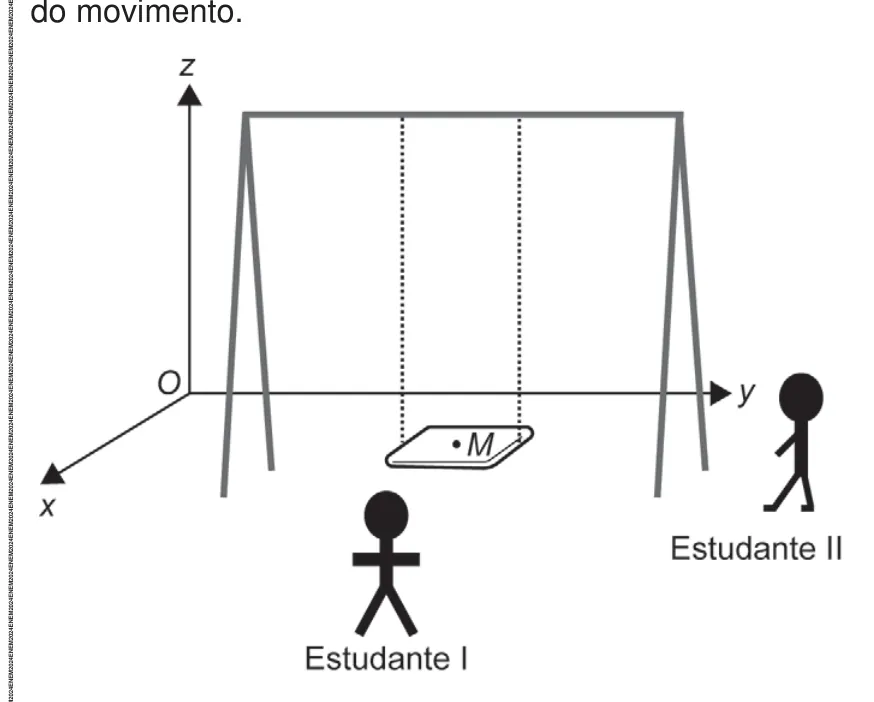

Em um curso de desenho artístico, a professora organizou uma oficina prática com dois estudantes, envolvendo uma atividade de representação visual. A figura representa um balanço, constituído de um assento retangular paralelo ao plano xOy do chão, ligado a uma haste horizontal por cordas de sustentação paralelas entre si e de mesma medida. O ponto M representa a posição de um objeto, fixado pela professora, no centro do assento. Foi solicitado que o estudante I se posicionasse tendo vista frontal da trajetória descrita pelo ponto M, e a estudante II, tendo vista lateral dessa trajetória enquanto o balanço se movimentava. Nesse movimento, as cordas de sustentação permaneciam esticadas e ortogonais à haste horizontal. A professora solicitou que os estudantes observassem e descrevessem a trajetória realizada pelo ponto M ao longo do movimento.
As projeções ortogonais da trajetória realizada pelo ponto M vistas pelo estudante I no plano yOz e pela estudante II no plano xOz são, respectivamente, representadas por
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: E
um segmento de reta vertical e um arco de circunferência.Por que é E
O balanço oscila em torno de um eixo horizontal (haste). O ponto M descreve um arco de circunferência no plano vertical perpendicular à haste. O Estudante I, posicionado frontalmente (olhando para o plano yOz, onde o movimento ocorre), vê o ponto M descrever um arco de circunferência. O Estudante II, posicionado lateralmente (olhando para o plano xOz, paralelo à haste), vê o ponto M se mover apenas verticalmente, descrevendo um segmento de reta vertical. Portanto, as projeções são, respectivamente, um arco de circunferência e um segmento de reta vertical.Assunto
Visualização e posição no espaço
Treinar este assuntoTema: Geometria Espacial
Competência de área 2 · habilidade H6: Interpretar a localização e a movimentação de pessoas/objetos no espaço tridimensional e sua representação no espaço bidimensional.
