ENEM 2024 · questão 174 · caderno azul

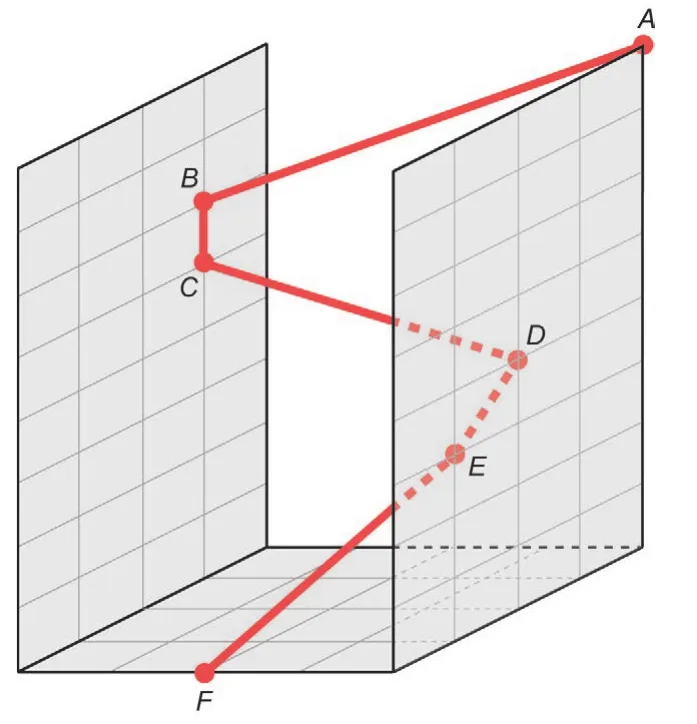

Em um jogo virtual para celular, um personagem pode percorrer trajetórias retilíneas voando ou se deslocando ao longo de paredes. Considere que o personagem descreve a trajetória ABCDEF, em que os pontos A, D e E estão em um plano paralelo ao que contém os pontos B e C, sendo esses dois planos ortogonais ao plano da base que contém o ponto F, conforme a figura.

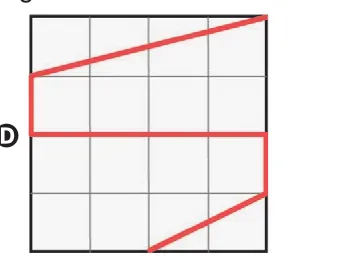

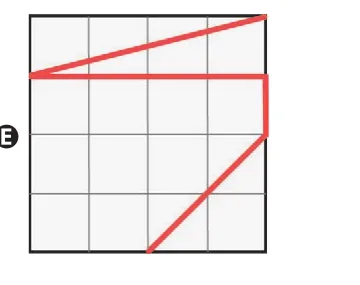

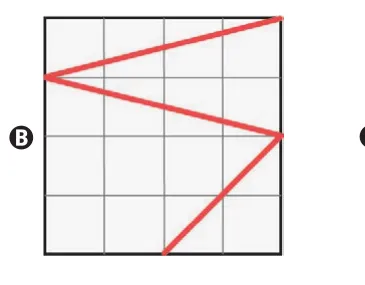

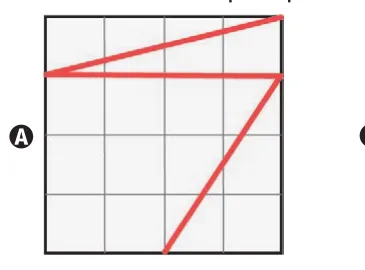

A projeção ortogonal, sobre o plano da base, da trajetória ABCDEF descrita pelo personagem é
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: C
Por que é C

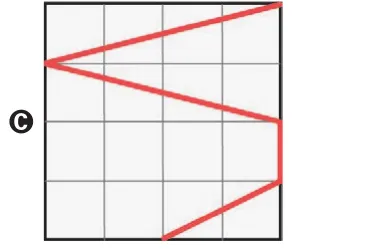

Projetando ABCDEF sobre a base, os pontos das duas paredes paralelas caem em duas retas paralelas, e os segmentos ligam esses pontos formando o traçado da alternativa C.Pegadinhas comuns
- Projetar mantendo as alturas (traçado em zigue-zague vertical): na projeção ortogonal sobre a base só contam as posições horizontais.
Assunto
Visualização e posição no espaço
Treinar este assuntoTema: Geometria espacial
Competência de área 2 · habilidade H6: Interpretar a localização e a movimentação de pessoas/objetos no espaço tridimensional e sua representação no espaço bidimensional.
