ENEM 2023 · questão 178 · caderno azul
Estudantes trabalhando com robótica criaram uma "torneira inteligente" que automatiza sua abertura e seu fechamento durante a limpeza das mãos. A tecnologia funciona da seguinte forma: ao se colocarem as mãos sob a torneira, ela libera água durante 3 segundos para que a pessoa possa molhá-las. Em seguida, interrompe o fornecimento de água por 5 segundos, enquanto a pessoa ensaboa suas mãos, e finaliza o ciclo liberando água para o enxágue por mais 3 segundos. Considere o tempo (t), em segundo, contado a partir do instante em que se inicia o ciclo. A vazão de água nessa torneira é constante.

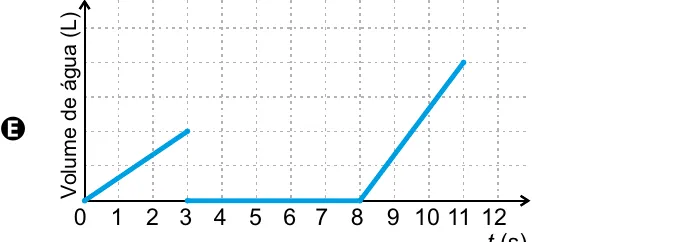

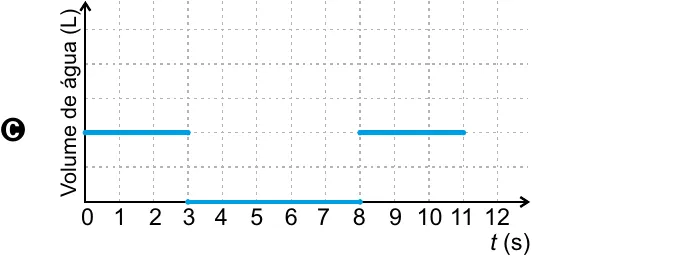

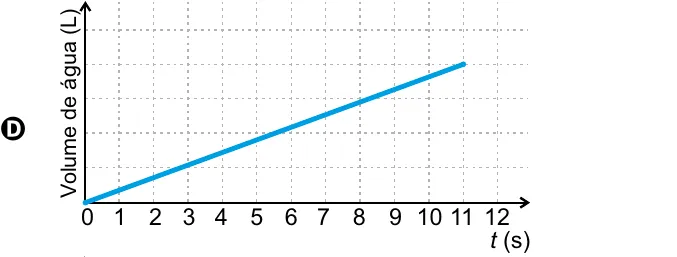

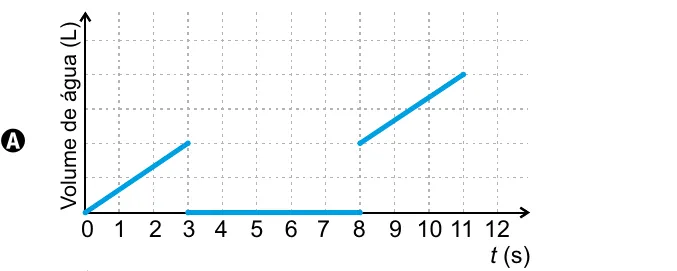

Um esboço de gráfico que descreve o volume de água acumulado, em litro, liberado por essa torneira durante um ciclo de lavagem das mãos, em função do tempo (t), em segundo, é
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: B
Por que é B

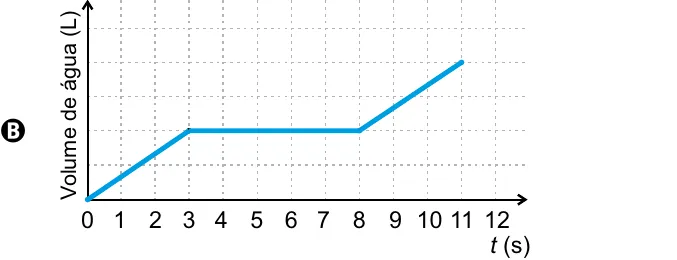

Volume sobe de 0 a 3 s (fluxo), fica constante de 3 a 8 s (fechada) e volta a subir de 8 a 11 s: gráfico B.Pegadinhas comuns
- Escolher gráfico em que o volume acumulado diminui no intervalo sem água (o volume não é vazão).
Assunto
Funções e gráficos
Treinar este assuntoTema: Funções / gráficos
Competência de área 4 · habilidade H15: Identificar a relação de dependência entre grandezas.
