ENEM 2024 · questão 132 · caderno azul
Uma caixa decorativa utiliza duas pequenas lâmpadas, L_1 (6 V – 9 W) e L_2 (12 V – 18 W), ligadas em série a uma bateria de tensão V_QR. Um fio resistivo QR, de 48 centímetros, está ligado em paralelo à bateria. Cinco pontos, A, B, C, D e E, dividem o fio QR em seis segmentos de comprimentos iguais. O circuito também tem um

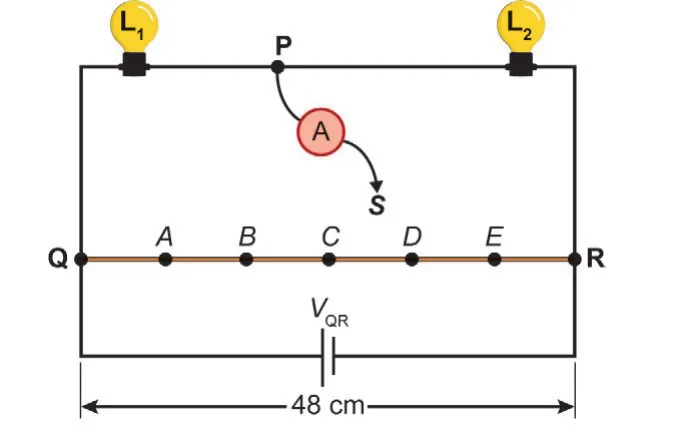

amperímetro com dois terminais. Um dos terminais (P) está ligado ao fio entre as duas lâmpadas. O outro terminal (S) está livre e será ligado ao fio QR. Dependendo do ponto em que esse terminal livre for conectado, ocorrerá a mudança na tensão à qual as lâmpadas são submetidas. Os demais fios do circuito têm resistências elétricas desprezíveis. A figura ilustra esse circuito.
Em qual desses pontos o amperímetro deve ser conectado para que as lâmpadas acendam exatamente segundo as especificações de tensão e potência elétricas fornecidas?
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: B
BPor que é B
Para L_1 receber 6 V e L_2 12 V (total 18 V), o amperímetro deve tocar o fio QR no ponto que produz essa divisão de tensão: o ponto B.Pegadinhas comuns
- Escolher o ponto médio (C): a divisão deve respeitar a razão 6 V/12 V das lâmpadas, e não uma partição igual.
Assunto
Eletricidade e magnetismo
Treinar este assuntoTema: Física (circuitos)
Competência de área 2 · habilidade H5: Dimensionar circuitos ou dispositivos elétricos de uso cotidiano.
