ENEM 2023 · questão 120 · caderno azul

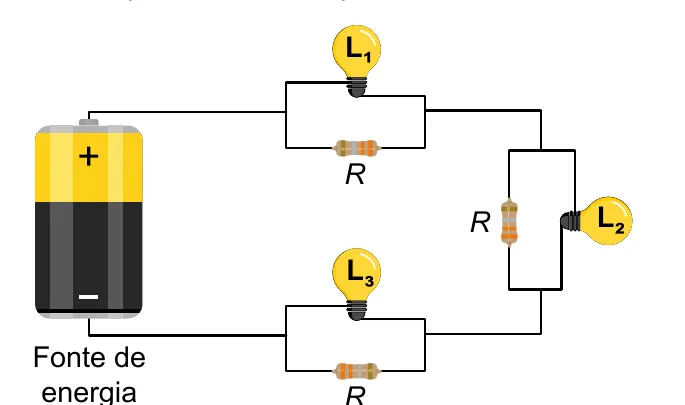

O circuito com três lâmpadas incandescentes idênticas, representado na figura, consiste em uma associação mista de resistores. Cada lâmpada (L₁, L₂ e L₃) é associada, em paralelo, a um resistor de resistência R, formando um conjunto. Esses conjuntos são associados em série, tendo todas as lâmpadas o mesmo brilho quando ligadas à fonte de energia. Após vários dias em uso, apenas a lâmpada L₂ queima, enquanto as demais permanecem acesas.
Em relação à situação em que todas as lâmpadas funcionam, após a queima de L₂, os brilhos das lâmpadas serão
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: C
menos intensos.Por que é C
Com L₂ queimada, seu conjunto fica só com o resistor R (resistência maior), elevando a resistência total, reduzindo a corrente e o brilho das demais.Pegadinhas comuns
- Marcar A (mesmos brilhos): a mudança na resistência total altera a corrente e, portanto, o brilho de todas.
Assunto
Eletricidade e magnetismo
Treinar este assuntoTema: Física / eletricidade
Competência de área 2 · habilidade H5: Dimensionar circuitos ou dispositivos elétricos de uso cotidiano.
