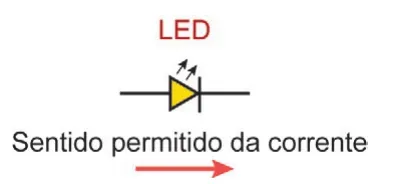

O LED é um dispositivo eletrônico que conduz corrente elétrica em um único sentido, sendo caracterizado por uma tensão e uma corrente máxima de funcionamento, I_máx. Um LED acende apenas se a corrente que o percorre está no sentido permitido e se a diferença de potencial à qual está submetido é igual ou superior à sua tensão de funcionamento. A figura ilustra o símbolo do LED usado na representação de circuitos.
Um estudante de física analisa as propriedades do LED em um circuito simples de corrente contínua. Ele dispõe dos seguintes materiais: uma bateria ideal de 4,5 V; dois LEDs de tensão 3,0 V e I_máx = 1,0 mA cada; e dois resistores de 1,5 kΩ cada.

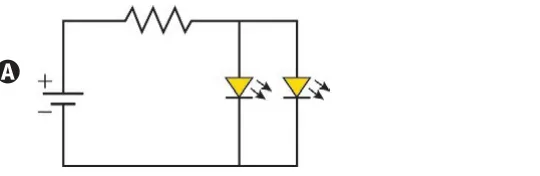

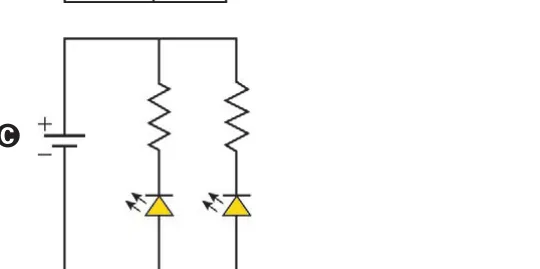

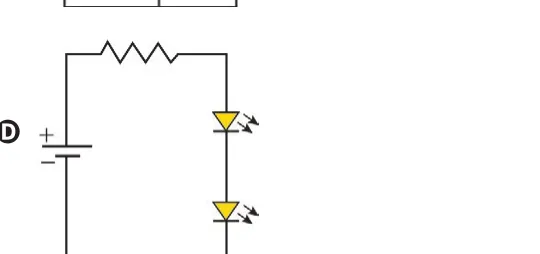

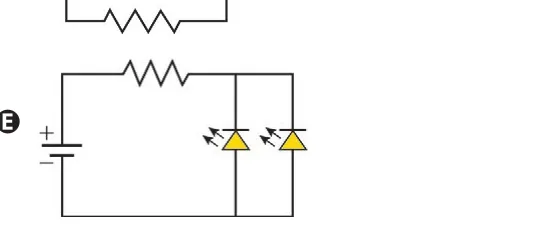

O circuito que o estudante pode montar, para que ambos os LEDs fiquem acesos e cada um seja percorrido por I_máx, é
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: B
Por que é B

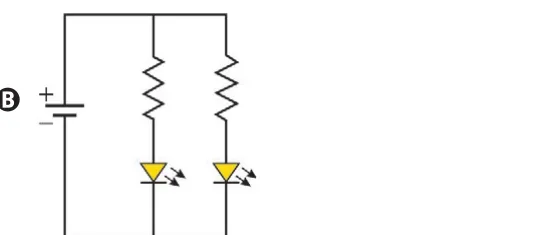

Cada ramo: LED (3,0 V) em série com um resistor (1,5 kΩ × 1 mA = 1,5 V), somando 4,5 V = tensão da bateria; os dois ramos em paralelo acendem ambos os LEDs em I_máx.Pegadinhas comuns
- Ligar os LEDs em série entre si: precisariam de 6,0 V, acima dos 4,5 V da bateria, e não acenderiam corretamente.
Assunto
Eletricidade e magnetismo
Treinar este assuntoTema: Física (circuitos)
Competência de área 2 · habilidade H5: Dimensionar circuitos ou dispositivos elétricos de uso cotidiano.
