ENEM 2014 · questão 160 · caderno azul

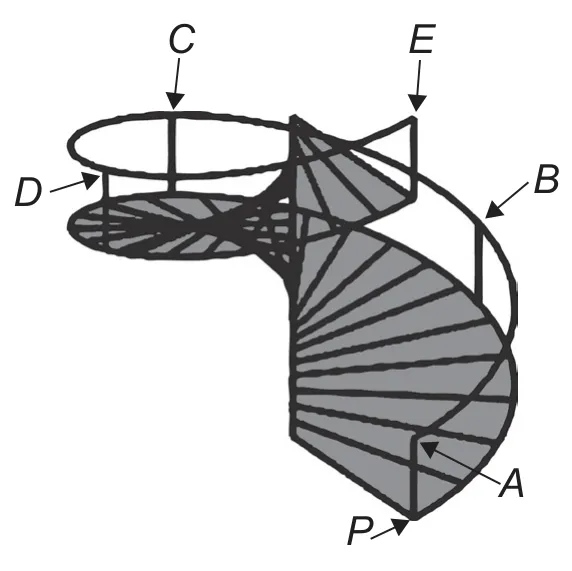

O acesso entre os dois andares de uma casa é feito através de uma escada circular (escada caracol), representada na figura. Os cinco pontos A, B, C, D, E sobre o corrimão estão igualmente espaçados, e os pontos P, A e E estão em uma mesma reta. Nessa escada, uma pessoa caminha deslizando a mão sobre o corrimão do ponto A até o ponto D.

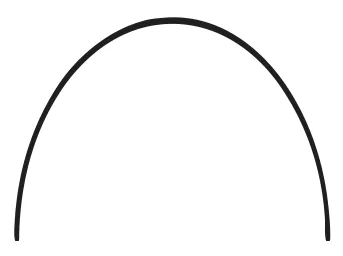

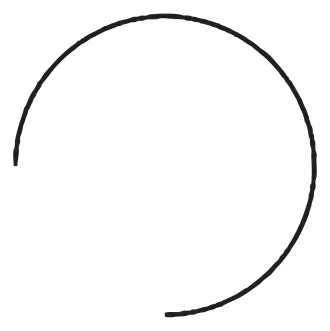

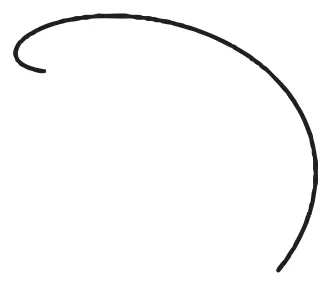

A figura que melhor representa a projeção ortogonal, sobre o piso da casa (plano), do caminho percorrido pela mão dessa pessoa é:
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: C
Por que é C
Na projeção sobre o piso, a altura da escada deixa de aparecer e o caminho acompanha a curva circular da escada. A representação correspondente é a alternativa C.Assunto
Visualização e posição no espaço
Treinar este assuntoTema: Projeção ortogonal de curva espacial
Competência de área 2 · habilidade H6: Interpretar a localização e a movimentação de pessoas/objetos no espaço tridimensional e sua representação no espaço bidimensional.
