ENEM 2014 PPL · questão 137 · caderno cinza

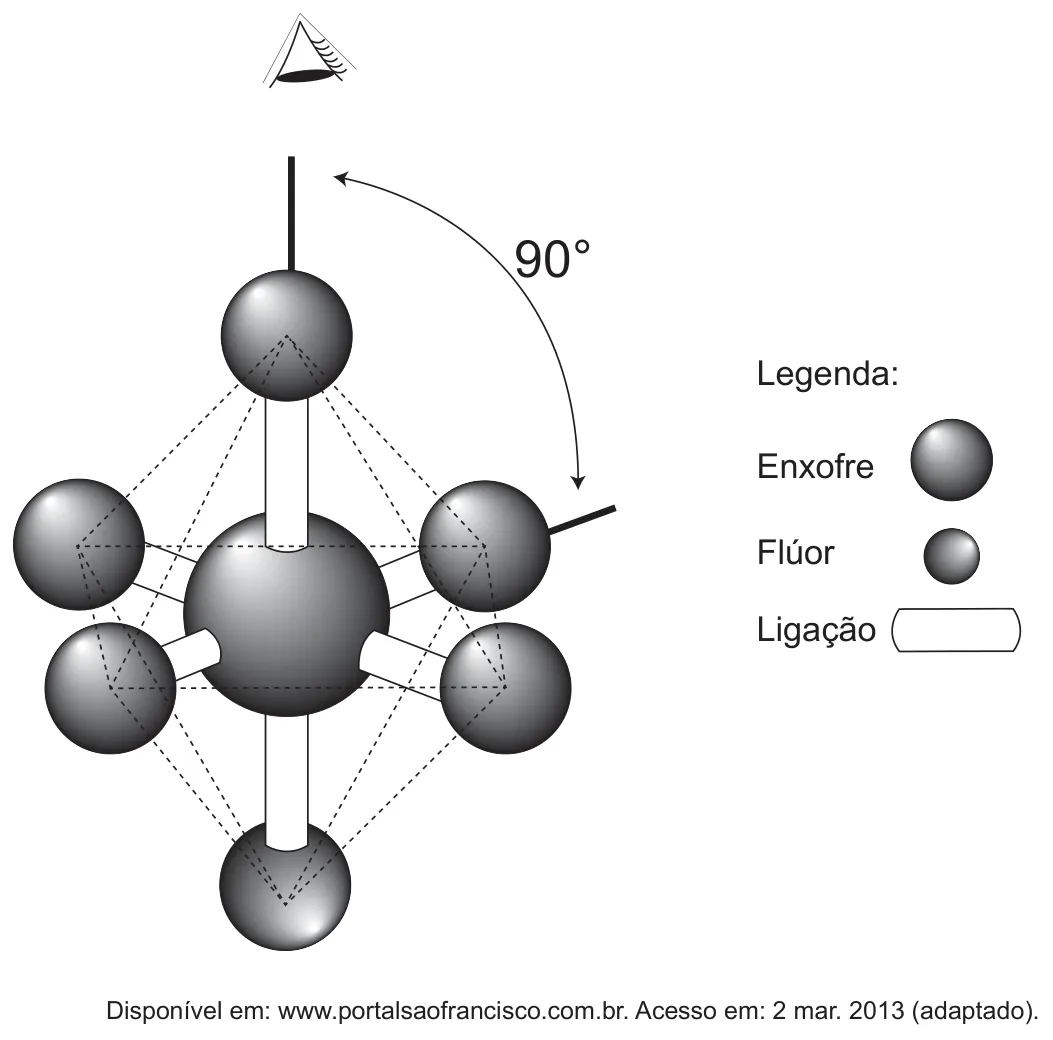

A figura é uma representação tridimensional da molécula do hexafluoreto de enxofre, que tem a forma bipiramidal quadrada, na qual o átomo central de enxofre está cercado por seis átomos de flúor, situados nos seis vértices de um octaedro. O ângulo entre qualquer par de ligações enxofre-flúor adjacentes mede 90°.
Disponível em: www.portalsaofrancisco.com.br. Acesso em: 2 mar. 2013 (adaptado).

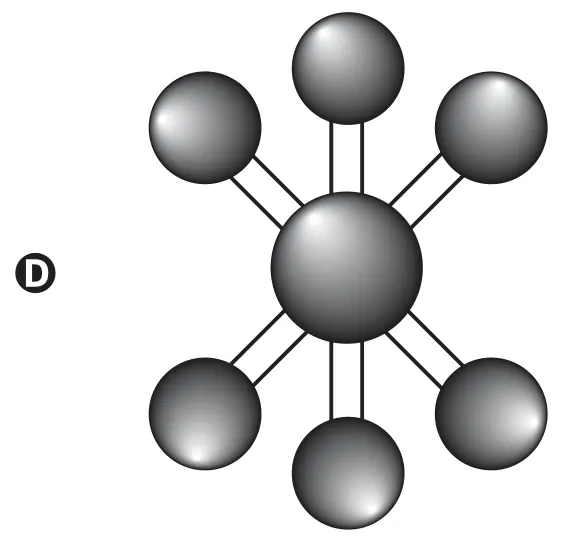

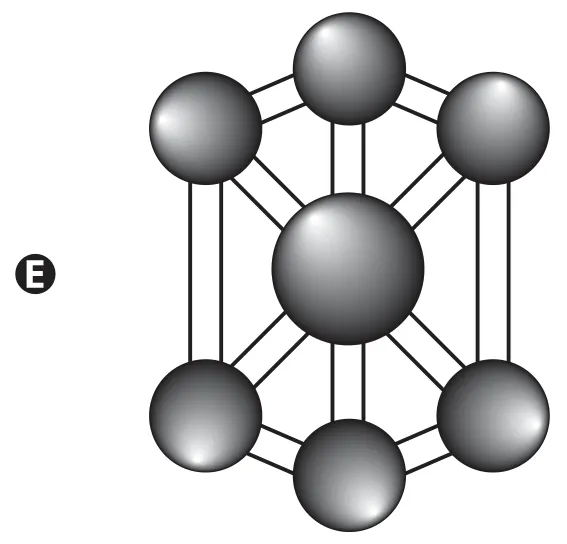

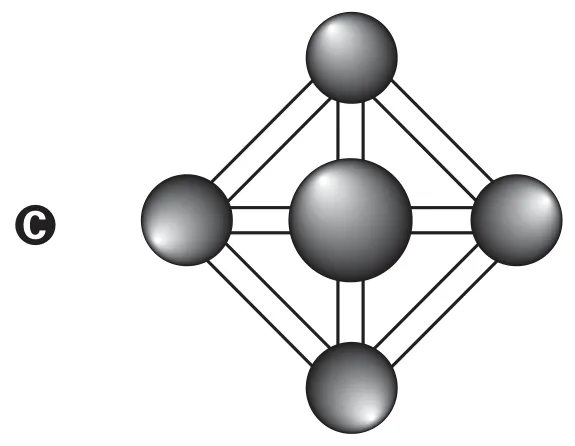

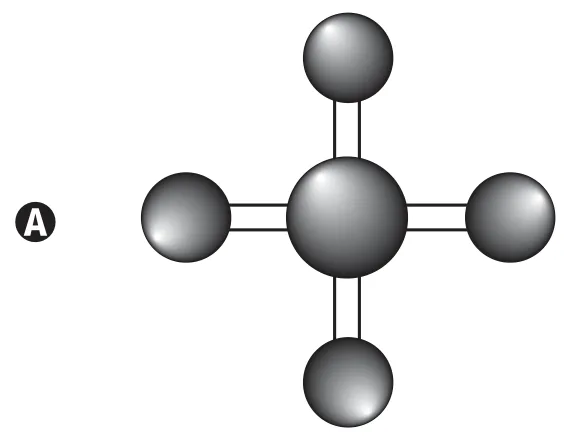

A vista superior da molécula, como representada na figura, é:
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: B
Por que é B

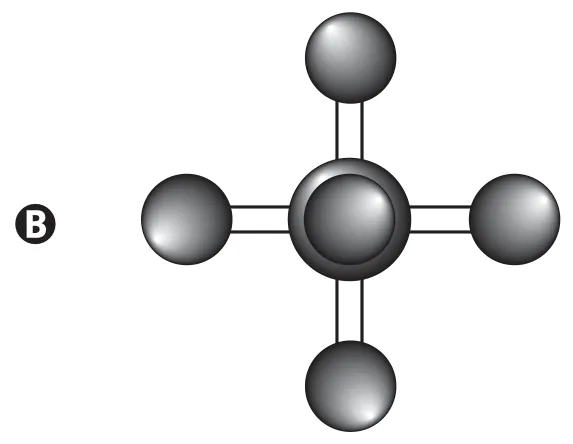

Na vista superior do octaedro, aparecem os quatro átomos equatoriais em torno do enxofre; os dois átomos dos vértices verticais projetam-se sobre o átomo central. A representação compatível é a alternativa B.Assunto
Visualização e posição no espaço
Treinar este assuntoTema: Vista superior de sólido tridimensional
