ENEM 2018 · questão 112 · caderno azul

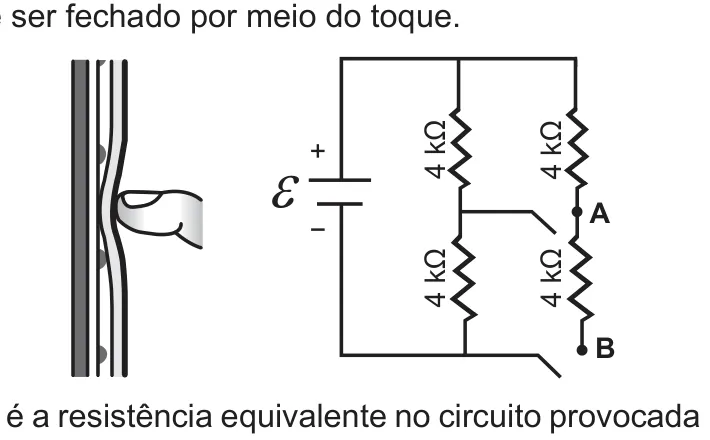

Muitos smartphones e tablets não precisam mais de teclas, uma vez que todos os comandos podem ser dados ao se pressionar a própria tela. Inicialmente essa tecnologia foi proporcionada por meio das telas resistivas, formadas basicamente por duas camadas de material condutor transparente que não se encostam até que alguém as pressione, modificando a resistência total do circuito de acordo com o ponto onde ocorre o toque. A imagem é uma simplificação do circuito formado pelas placas, em que A e B representam pontos onde o circuito pode ser fechado por meio do toque.
Qual é a resistência equivalente no circuito provocada por um toque que fecha o circuito no ponto A?
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: C
6,0 kΩPor que é C
Com o toque em A, o ponto médio do ramo esquerdo (M) é ligado ao ponto A do ramo direito; o interruptor de B fica aberto, deixando o resistor inferior direito sem corrente. Assim, os dois resistores de 4 kΩ superiores ficam em paralelo entre o terminal + e o nó M/A: 4·4/(4+4)=2 kΩ. Em série com o resistor inferior esquerdo de 4 kΩ, a resistência equivalente é 2+4=6,0 kΩ.Assunto
Eletricidade e magnetismo
Treinar este assuntoTema: Cálculo de resistência equivalente em circuito de tela resistiva
Competência de área 2 · habilidade H5: Dimensionar circuitos ou dispositivos elétricos de uso cotidiano.
