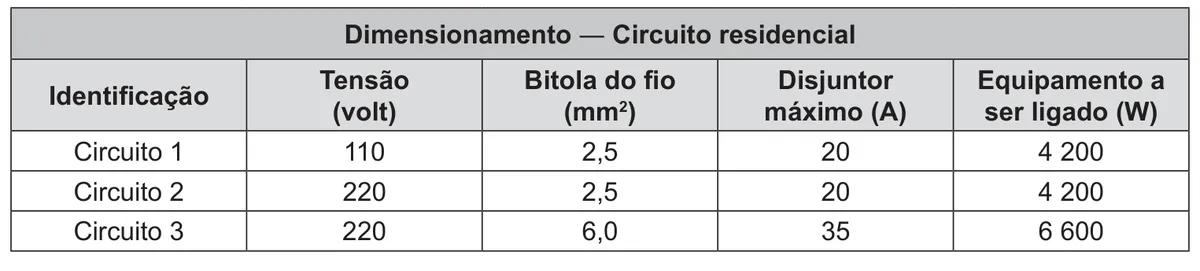

Ao dimensionar circuitos elétricos residenciais, é recomendado utilizar adequadamente bitolas dos fios condutores e disjuntores, de acordo com a intensidade de corrente elétrica demandada. Esse procedimento é recomendado para evitar acidentes na rede elétrica. No quadro é especificada a associação para três circuitos distintos de uma residência, relacionando tensão no circuito, bitolas de fios condutores e a intensidade de corrente elétrica máxima suportada pelo disjuntor.
Com base no dimensionamento do circuito residencial, em qual(is) do(s) circuito(s) o(s) equipamento(s) é(estão) ligado(s) adequadamente?
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: E
Apenas nos Circuitos 2 e 3.Por que é E
Para que o circuito seja dimensionado adequadamente, a corrente máxima suportada pelo disjuntor deve ser maior ou igual à corrente demandada pelo equipamento (calculada por I = P/U).
1.Circuito 1:
Tensão (U) = 110 V
Potência (P) = 4200 W
Corrente demandada: I = 4200 / 110 ≈ 38,2 A
Disjuntor máximo: 20 A
Como 38,2 A > 20 A, o disjuntor é insuficiente (inadequado).
2.Circuito 2:
Tensão (U) = 220 V
Potência (P) = 4200 W
Corrente demandada: I = 4200 / 220 ≈ 19,1 A
Disjuntor máximo: 20 A
Como 19,1 A < 20 A, o disjuntor é adequado.
3.Circuito 3:
Tensão (U) = 220 V
Potência (P) = 6600 W
Corrente demandada: I = 6600 / 220 = 30 A
Disjuntor máximo: 35 A
Como 30 A < 35 A, o disjuntor é adequado.
Portanto, os equipamentos estão ligados adequadamente apenas nos Circuitos 2 e 3.
