ENEM 2017 PPL · questão 107 · caderno azul
O osciloscópio é um instrumento que permite observar uma diferença de potencial (ddp) em um circuito elétrico em função do tempo ou em função de outra ddp. A leitura do sinal é feita em uma tela sob a forma de um gráfico tensão × tempo.
BOMFIM, M. Disponível em: www.ufpr.br. Acesso em: 14 ago. 2012 (adaptado).
A frequência de oscilação do circuito elétrico estudado é mais próxima de
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: E
125 Hz.Por que é E

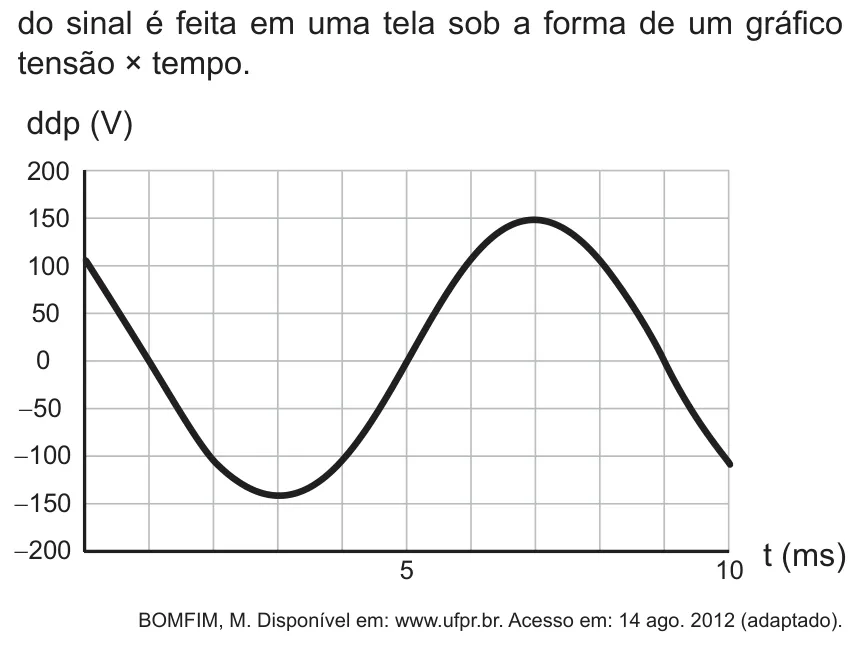

No gráfico, o sinal parte de +100 V em t=0, passa por um vale (~-150 V) e um pico (~+150 V) e termina em ~-100 V em t=10 ms. Isso representa 1,25 ciclo em 10 ms, logo o período é T = 10/1,25 = 8 ms. A frequência é f = 1/T = 1/0,008 s = 125 Hz.Assunto
Eletricidade e magnetismo
Treinar este assuntoTema: Ondulatória e Eletricidade
Competência de área 1 · habilidade H1: Reconhecer características ou propriedades de fenômenos ondulatórios ou oscilatórios, relacionando-os a seus usos em diferentes contextos.
