ENEM 2016 2ª aplicação · questão 171 · caderno azul

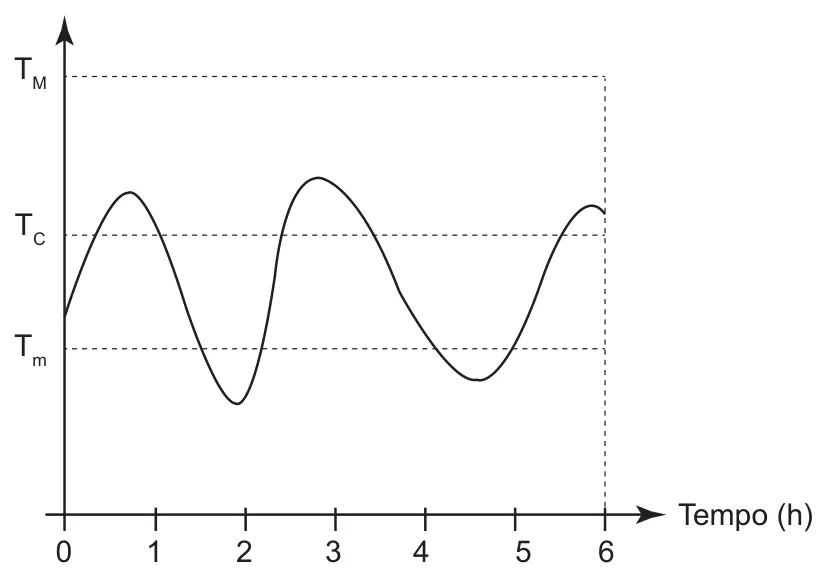

Alguns equipamentos eletrônicos podem “queimar” durante o funcionamento quando sua temperatura interna atinge um valor máximo T_M. Para maior durabilidade dos seus produtos, a indústria de eletrônicos conecta sensores de temperatura a esses equipamentos, os quais acionam um sistema de resfriamento interno, ligando-o quando a temperatura do eletrônico ultrapassa um nível crítico T_C, e desligando-o somente quando a temperatura cai para valores inferiores a T_m. O gráfico ilustra a oscilação da temperatura interna de um aparelho eletrônico durante as seis primeiras horas de funcionamento, mostrando que seu sistema de resfriamento interno foi acionado algumas vezes.
Temperatura (°C)
Quantas foram as vezes que o sensor de temperatura acionou o sistema, ligando-o ou desligando-o?
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: D
5Por que é D
O sistema liga quando a temperatura cruza T_C para cima e desliga só ao cruzar T_m para baixo. No gráfico, a curva ultrapassa T_C para cima 3 vezes (3 ligações) e cai abaixo de T_m 2 vezes (2 desligamentos). Os cruzamentos de T_m para cima não acionam nada. Total = 3 + 2 = 5 acionamentos.Assunto
Leitura de gráficos e tabelas
Treinar este assuntoTema: Interpretação de gráficos de funções
Competência de área 6 · habilidade H25: Resolver problema com dados apresentados em tabelas ou gráficos.
