ENEM 2014 · questão 143 · caderno azul

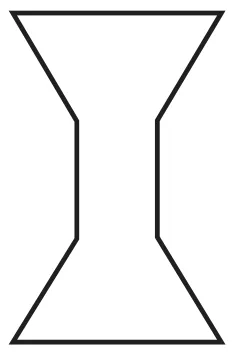

Para comemorar o aniversário de uma cidade, um artista projetou uma escultura transparente e oca, cujo formato foi inspirado em uma ampulheta. Ela é formada por três partes de mesma altura: duas são troncos de cone iguais e a outra é um cilindro. A figura é a vista frontal dessa escultura.
No topo da escultura foi ligada uma torneira que verte água, para dentro dela, com vazão constante.

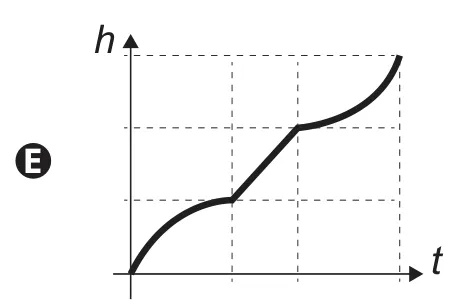

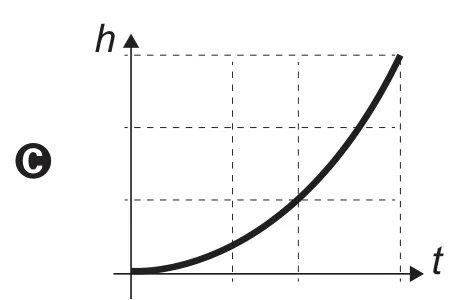

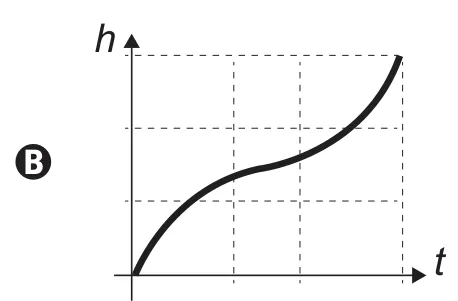

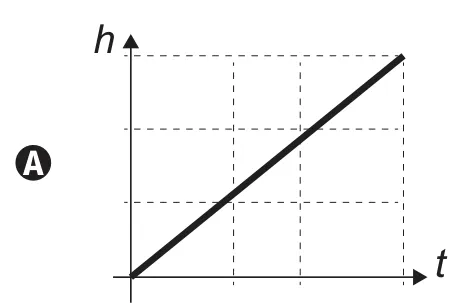

O gráfico que expressa a altura (h) da água na escultura em função do tempo (t) decorrido é
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: D
Por que é D

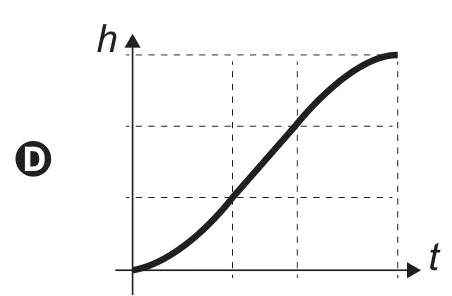

Com vazão constante, a altura sobe devagar onde a seção é larga e rápido onde é estreita. No tronco inferior, que se estreita para cima, a curva fica cada vez mais inclinada; no cilindro, é um segmento de reta; no tronco superior, que se alarga, a inclinação diminui, como no gráfico D.Assunto
Funções e gráficos
Treinar este assuntoTema: Gráfico da altura da água no tempo
Competência de área 5 · habilidade H20: Interpretar gráfico cartesiano que represente relações entre grandezas.
