ENEM 2022 PPL · questão 105 · caderno azul

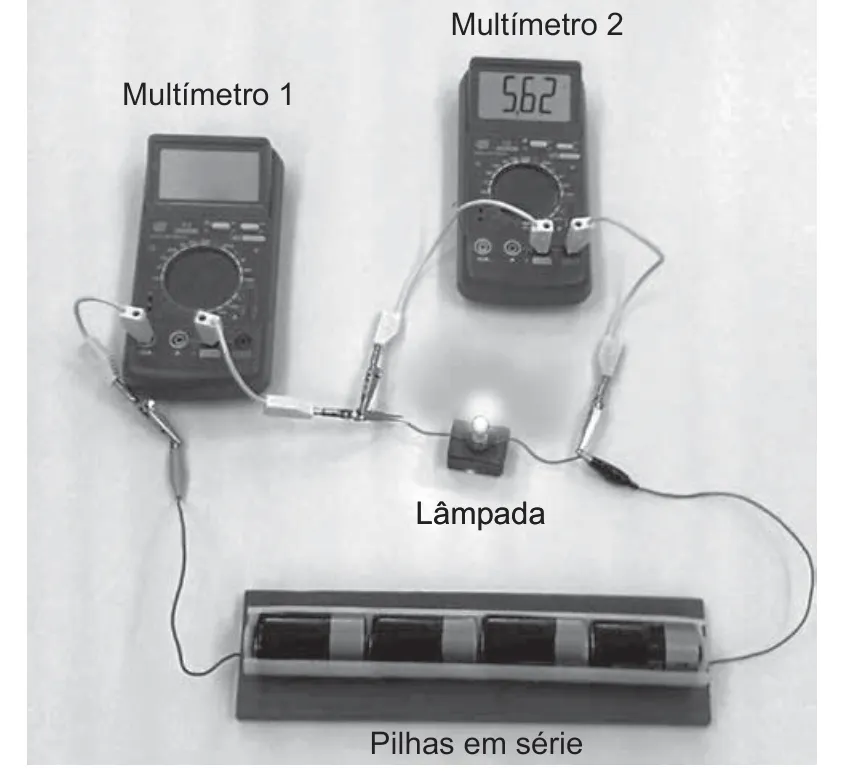

Um multímetro pode atuar como voltímetro (leitura em volt) ou como amperímetro (leitura em ampère), dependendo da função selecionada. A forma de conectar o multímetro ao circuito depende da grandeza física a ser medida. Uma lâmpada de lanterna, de resistência elétrica igual a 40 Ω, brilha quando conectada a quatro pilhas em série, cada uma com 1,5 V de tensão elétrica. O multímetro 2 indica o valor 5,62, conforme a figura, e o multímetro 1 está conectado, porém desligado.
Ao se ligar o multímetro 1, a grandeza física e o seu valor correspondente indicados na tela são, respectivamente,
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: A
corrente elétrica e 0,14.Por que é A
A tensão total do circuito é a soma das tensões das quatro pilhas em série: U = 4 × 1,5 V = 6,0 V. O multímetro 2 está conectado em paralelo com a lâmpada, medindo a tensão elétrica, e indica 5,62 V. A diferença de potencial é devida à queda de tensão nos fios e no multímetro 1 (que está em série, embora desligado, o que implica uma resistência interna ou de contato). A corrente elétrica que percorre o circuito pode ser calculada pela Lei de Ohm para a lâmpada: I = U_lâmpada / R = 5,62 V / 40 Ω ≈ 0,14 A. Como o multímetro 1 está conectado em série com a lâmpada e as pilhas (conforme a figura), ele medirá a corrente elétrica do circuito. Portanto, a grandeza é corrente elétrica e o valor é 0,14.Assunto
Eletricidade e magnetismo
Treinar este assuntoTema: Circuitos elétricos e instrumentação
Competência de área 2 · habilidade H6: Relacionar informações para compreender manuais de instalação ou utilização de aparelhos, ou sistemas tecnológicos de uso comum.
