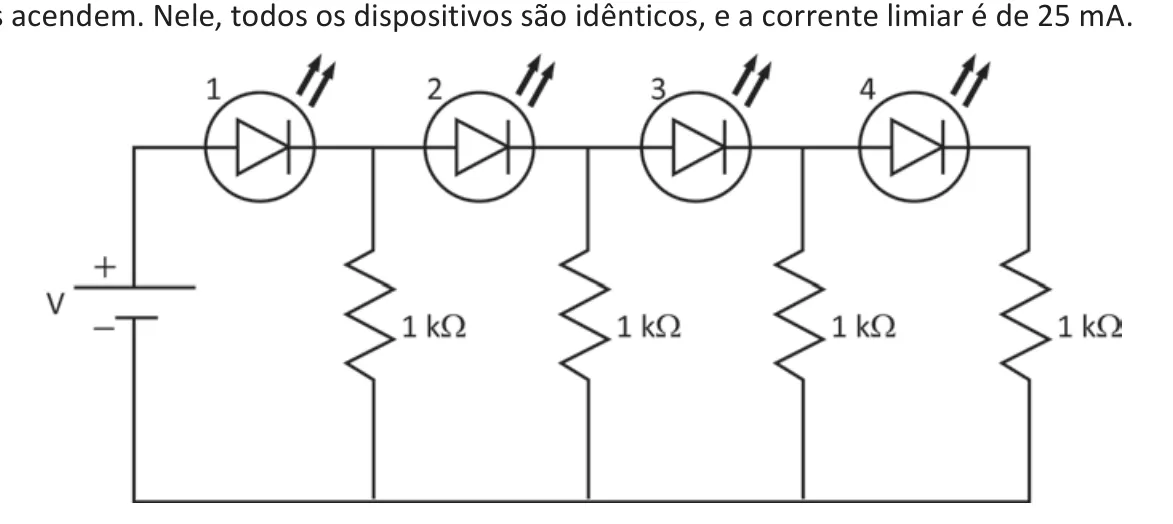

Um circuito é utilizado para determinar a tensão da bateria, representada na figura pela letra V. Os dispositivos numerados de 1 a 4 apresentam resistência desprezível à passagem de corrente e, quando percorridos por uma corrente igual ou superior ao valor limiar, passam a emitir luz. O projeto representado no diagrama pode ser usado para avaliar a tensão, verificando-se quantos dispositivos acendem. Nele, todos os dispositivos são idênticos, e a corrente limiar é de 25 mA.
Um estudante utilizou inicialmente uma bateria de 9 V no circuito (situação A) e depois a substituiu por uma bateria de 12 V (situação B).
Manual de operação e instalação. Disponível em: www.renesola.com.br. Acesso em: 30 nov. 2021 (adaptado).
Em cada situação, quais dispositivos acenderam?
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: A
1 e 2 nas duas situações.Por que é A
Com resistência nula, cada nó fica em V e cada resistor 1 kΩ conduz V/R. A corrente no LED n é a soma das correntes dos resistores de n a 4: I1=4V/R, I2=3V/R, I3=2V/R, I4=V/R. Para 9 V (V/R=9 mA): I1=36, I2=27, I3=18, I4=9 mA → acendem 1 e 2. Para 12 V (V/R=12 mA): I1=48, I2=36, I3=24, I4=12 mA → acendem 1 e 2. Logo, 1 e 2 nas duas situações.Assunto
Eletricidade e magnetismo
Treinar este assuntoTema: Eletricidade e circuitos
Competência de área 2 · habilidade H5: Dimensionar circuitos ou dispositivos elétricos de uso cotidiano.
