Em uma comunidade rural, os moradores utilizam uma

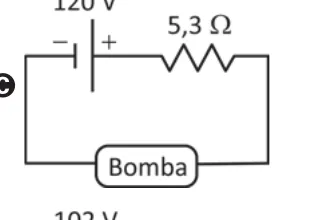

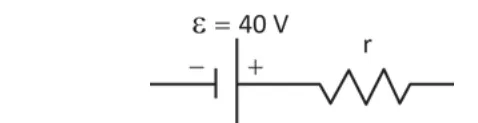

bomba-d’água alimentada por 100 V de tensão contínua, podendo variar em até 5 V. Um eletrotécnico pretende instalar placas fotovoltaicas para alimentar essa bomba. As placas são idênticas e cada uma apresenta tensão de operação igual a 34 V com corrente de 7,5 A. Além disso, cada placa apresenta 40 V de tensão elétrica, quando em circuito aberto. Assim, considerando que a placa descrita é um gerador não ideal, em circuito aberto ela pode ser representada conforme a figura:
O eletrotécnico construiu um circuito que permite à
bomba-d’água operar corretamente com o menor número
possível de placas conectadas. Para isso, desenhou um diagrama no qual todas essas placas são representadas como um único gerador não ideal, com a especificação das correspondentes características elétricas.

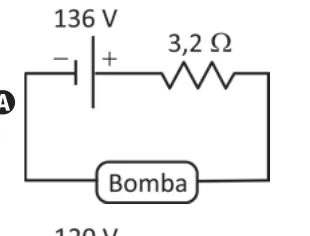

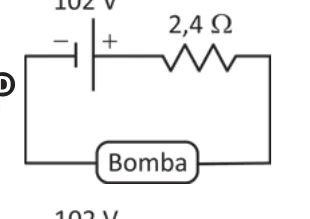

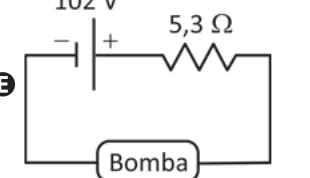

O diagrama que representa o circuito construído pelo
eletrotécnico é:
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: B
Por que é B

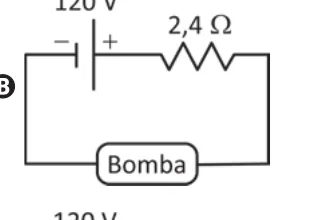

Cada placa tem r = (40−34)/7,5 = 0,8 Ω; 3 em série dão 3×34 = 102 V (dentro de 95–105 V), com FEM 120 V e r = 2,4 Ω (opção B).Pegadinhas comuns
- Usar os 34 V (tensão em operação) como FEM do gerador equivalente, em vez dos 40 V de circuito aberto; ou errar a soma das resistências internas.
Assunto
Eletricidade e magnetismo
Treinar este assuntoTema: Física
Competência de área 1 · habilidade H2: Associar a solução de problemas de comunicação, transporte, saúde ou outro, com o correspondente desenvolvimento científico e tecnológico.
