ENEM 2022 · questão 103 · caderno azul

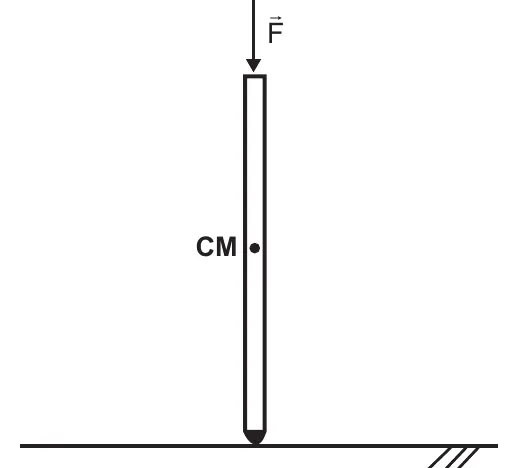

Tribologia é o estudo da interação entre duas superfícies em contato, como desgaste e atrito, sendo de extrema importância na avaliação de diferentes produtos e de bens de consumo em geral. Para testar a conformidade de uma muleta, realiza-se um ensaio tribológico, pressionando-a verticalmente contra o piso com uma força F, conforme ilustra a imagem, em que CM representa o centro de massa da muleta.
Mantendo-se a força F paralela à muleta, varia-se lentamente o ângulo entre a muleta e a vertical, até o máximo ângulo imediatamente anterior ao de escorregamento, denominado ângulo crítico. Esse ângulo também pode ser calculado a partir da identificação dos pontos de aplicação, da direção e do sentido das forças peso (P), normal (N) e de atrito estático (fe).

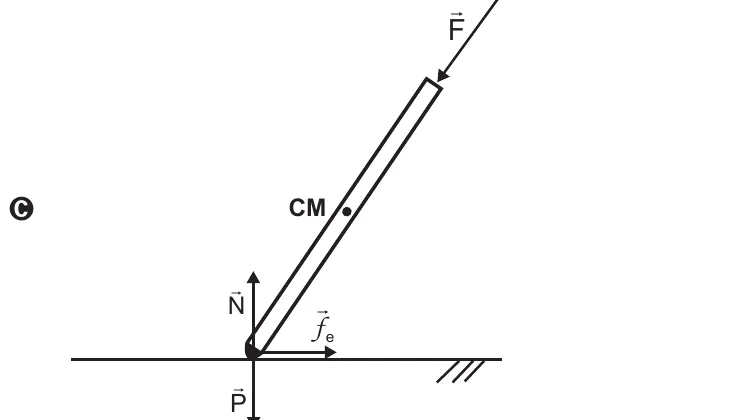

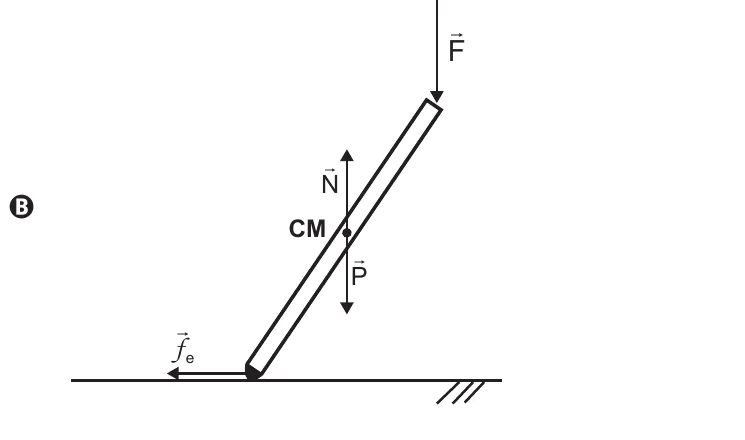

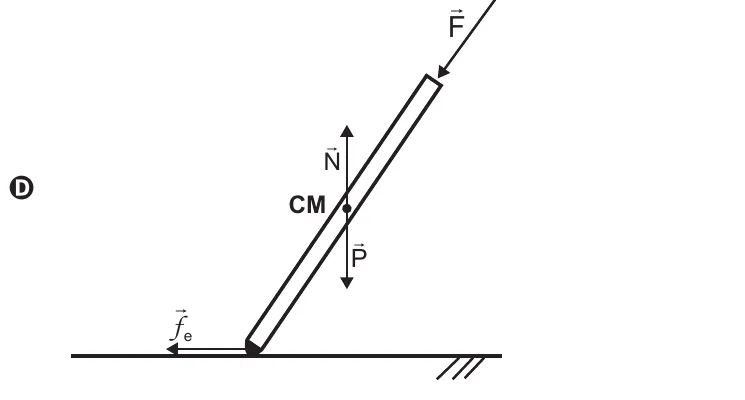

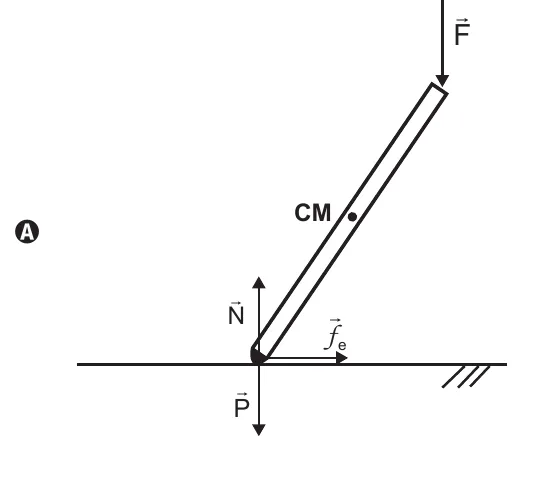

O esquema que representa corretamente todas as forças que atuam sobre a muleta quando ela atinge o ângulo crítico é:
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: E
Por que é E

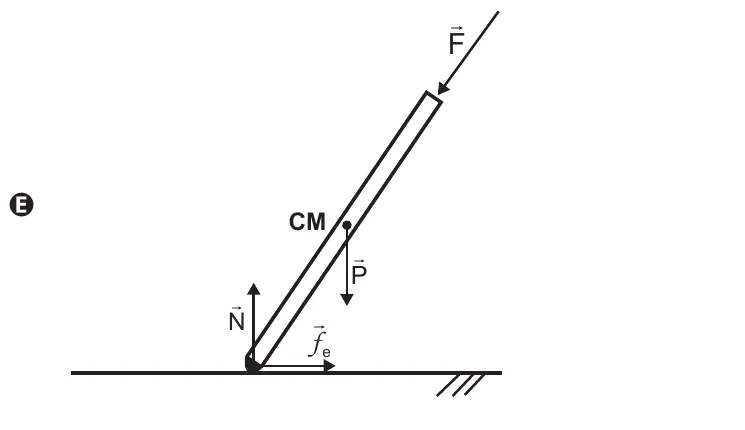

O peso P atua no centro de massa (CM), para baixo; a normal N e o atrito estático fe atuam no ponto de contato com o piso — N para cima e fe horizontal, apontando para o lado que impede o escorregamento. Só a alternativa E posiciona P no CM e N/fe no contato com sentidos corretos.Pegadinhas comuns
- Aplicar o peso P no ponto de contato com o piso em vez de no centro de massa.
- Inverter o sentido do atrito estático (ele se opõe ao escorregamento da ponta).
- Colocar a normal fora do ponto de contato ou fora da vertical.
Assunto
Dinâmica e leis de Newton
Treinar este assuntoTema: Física — estática e atrito
Competência de área 6 · habilidade H20: Caracterizar causas ou efeitos dos movimentos de partículas, substâncias, objetos ou corpos celestes.
