ENEM 2013 · questão 83 · caderno azul

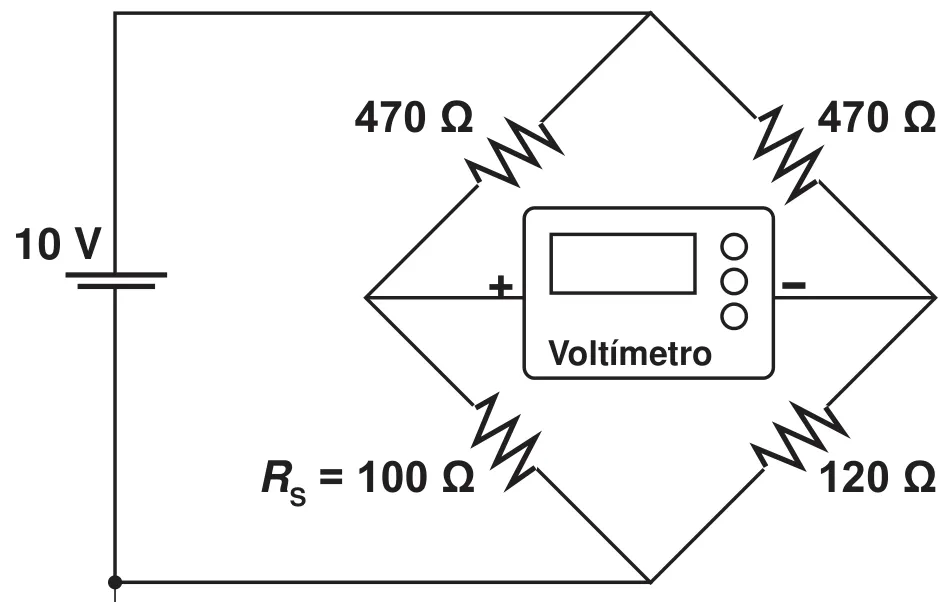

Medir temperatura é fundamental em muitas aplicações, e apresentar a leitura em mostradores digitais é bastante prático. O seu funcionamento é baseado na correspondência entre valores de temperatura e de diferença de potencial elétrico. Por exemplo, podemos usar o circuito elétrico apresentado, no qual o elemento sensor de temperatura ocupa um dos braços do circuito (Rₛ) e a dependência da resistência com a temperatura é conhecida.
Para um valor de temperatura em que Rₛ = 100 Ω, a leitura apresentada pelo voltímetro será de
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: D
− 0,3 V.Por que é D
Cada ramo da ponte é um divisor de tensão ligado aos 10 V. O polo + do voltímetro fica a 10 × 100/(470 + 100) ≈ 1,75 V e o polo − a 10 × 120/(470 + 120) ≈ 2,03 V. A leitura é 1,75 − 2,03 ≈ −0,3 V.Pegadinhas comuns
- Marcar C (+0,3 V): o módulo está certo, mas o voltímetro mede V(+) − V(−), e o polo + está ligado ao ponto de menor potencial.
- Marcar B (+1,7 V): calcular só a tensão no ramo do sensor e esquecer que o voltímetro mede a diferença entre os dois ramos.
Assunto
Eletricidade e magnetismo
Treinar este assuntoTema: Diferença de potencial em ponte elétrica
Competência de área 2 · habilidade H5: Dimensionar circuitos ou dispositivos elétricos de uso cotidiano.
