ENEM 2017 · questão 103 · caderno azul

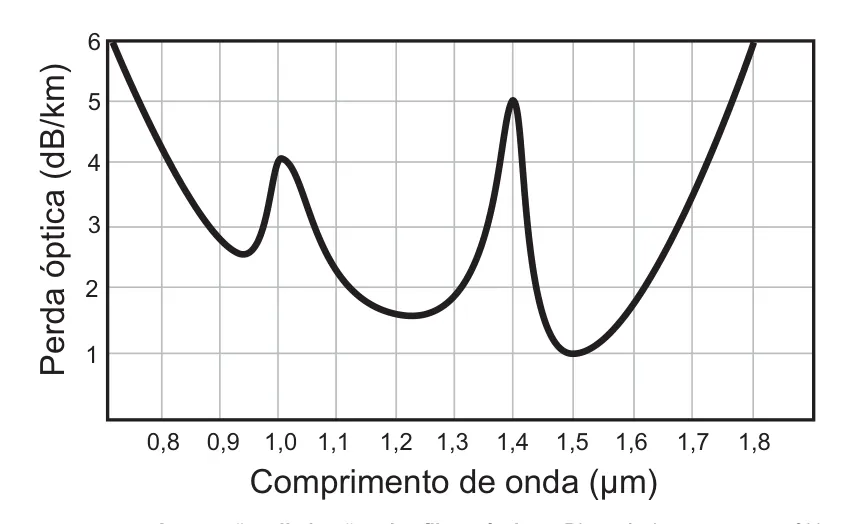

Em uma linha de transmissão de informações por fibra óptica, quando um sinal diminui sua intensidade para valores inferiores a 10 dB, este precisa ser retransmitido. No entanto, intensidades superiores a 100 dB não podem ser transmitidas adequadamente. A figura apresenta como se dá a perda de sinal (perda óptica) para diferentes comprimentos de onda para certo tipo de fibra óptica.
Atenuação e limitações das fibras ópticas. Disponível em: www.gta.ufrj.br. Acesso em: 25 maio 2017 (adaptado).
Qual é a máxima distância, em km, que um sinal pode ser enviado nessa fibra sem ser necessária uma retransmissão?
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: D
90Por que é D
A perda total máxima permitida é 100 − 10 = 90 dB (do limite superior ao ponto de retransmissão). No gráfico, a menor perda óptica é 1 dB/km (em ~1,5 µm). Assim, a distância máxima é 90 dB ÷ 1 dB/km = 90 km.Assunto
Óptica
Treinar este assuntoTema: Comunicação por fibra óptica e atenuação de sinal
Competência de área 5 · habilidade H17: Relacionar informações apresentadas em diferentes formas de linguagem e representação usadas nas ciências físicas, químicas ou biológicas, como texto discursivo, gráficos, tabelas, relações matemáticas ou linguagem simbólica.
