ENEM 2014 PPL · questão 179 · caderno cinza

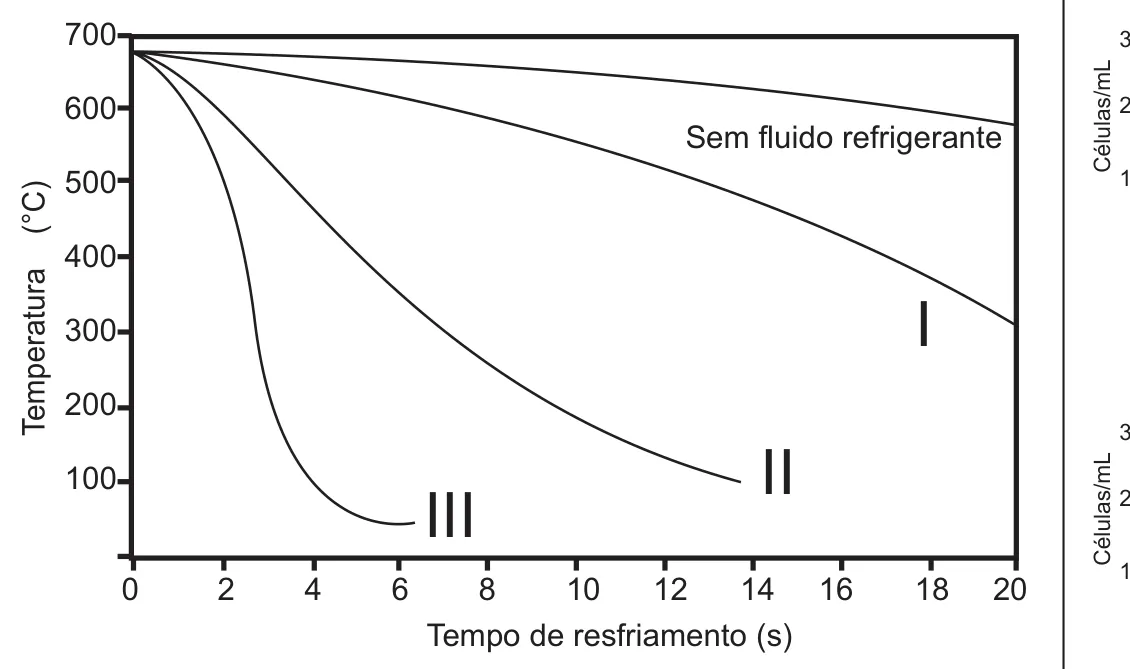

Uma fundição de alumínio utiliza, como matéria-prima, lingotes de alumínio para a fabricação de peças injetadas. Os lingotes são derretidos em um forno e o alumínio, em estado líquido, é injetado em moldes para se solidificar no formato desejado. O gráfico indica as curvas de resfriamento do alumínio fundido no molde para três diferentes fluidos refrigerantes (tipo I, tipo II e tipo III), que são utilizados para resfriar o molde, bem como a curva de resfriamento quando não é utilizado nenhum tipo de fluido refrigerante. A peça só pode ser retirada do molde (desmolde) quando atinge a temperatura de 100 °C. Para atender a uma encomenda, a fundição não poderá gastar mais do que 8 segundos para o desmolde da peça após a sua injeção.
Com a exigência para o desmolde das peças injetadas, qual(is) fluido(s) refrigerante(s) poderá(ão) ser utilizado(s) no resfriamento?
A a E ou 1 a 5 marcam, Enter verifica
Ver resposta
Gabarito: C
Somente o fluido do tipo III.Por que é C
Pelo gráfico, só a curva do fluido III chega a 100 °C antes de 8 s (entre 3 e 4 s). A do fluido II só chega a 100 °C perto de 14 s, e a do I e a sem fluido continuam bem acima de 100 °C mesmo em 20 s.Pegadinhas comuns
- Marcar B: o fluido II resfria bem, mas só atinge 100 °C por volta de 14 s, depois do limite de 8 s.
Assunto
Leitura de gráficos e tabelas
Treinar este assuntoTema: Interpretação de gráfico de resfriamento
